سه نظام مغناطیسی دائمی قدرتمند، به عنوان ابزاری کارآمد، کم مصرف و با کاربری آسان برای نگه داشتن قطعات کار، به طور گسترده در زمینه‌های مختلفی مانند پردازش فلزات، مونتاژ و جوشکاری مورد استفاده قرار می‌گیرد. با استفاده از آهنرباهای دائمی برای ایجاد نیروی مکش مداوم، مکنده آهنربای دائمی قدرتمند به طور قابل توجهی راندمان تولید را افزایش داده و در زمان و هزینه‌ها صرفه‌جویی می‌کند. این مقاله مقدمه‌ای مفصل بر اصول فنی، مزایای محصول، محدودیت‌های استفاده و روش‌های نگهداری مکنده آهنربای دائمی قدرتمند ارائه می‌دهد و به کاربران کمک می‌کند تا این تجهیزات را بهتر درک و استفاده کنند.
I. اصل فنی سه نظام مغناطیسی دائمی قدرتمند

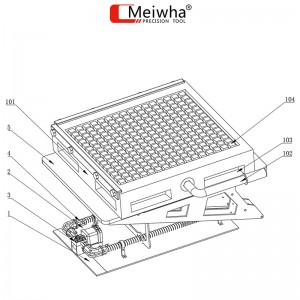

نمودار ساختار داخلی چاک
۱. طراحی برهم‌نهی مدار مغناطیسی سه‌بعدی
- ساختار قطب مغناطیسی دو لایه:
یک مدار مغناطیسی دولایه با استفاده از یک هسته T شکل معکوس و یک صفحه کناری تشکیل می‌شود. فولاد مغناطیسی نئودیمیوم-آهن-بور (با جهت قطب N) و فولاد مغناطیسی آلومینیوم-نیکل-کبالت پایینی، سه مدار بسته مستقل را تشکیل می‌دهند. خطوط نیروی مغناطیسی از هسته → قطعه کار → صفحه بیرونی → صفحه پایینی → هسته گردش می‌کنند و در نتیجه چگالی میدان مغناطیسی را بیش از 16٪ افزایش می‌دهند.
- تمرکز مغناطیسی مرکزگرا:
هسته T شکل معکوس، خطوط مغناطیسی را در لبه‌ها به سمت مرکز همگرا می‌کند و مشکل چسبندگی ناکافی برای قطعات کار باریک (مانند راهنماها و تیغه‌ها) را برطرف می‌کند و حداقل اندازه قطعه کار سازگار به 50×50×2 میلی‌متر می‌رسد.
۲. بهبود آرایه هالباخ
- آرایه آهنربای دائمی صلیبی شکل:
مدل پیشرفته از یک آرایه دوبعدی هالباخ از نوع "متقاطع" استفاده می‌کند. این آرایه از طریق چیدمان خاص آهنرباهای دائمی (با قطب‌های NS که به طور متناوب می‌چرخند)، به طور خودکار جهت میدان مغناطیسی را هدایت می‌کند و چگالی شار مغناطیسی را در یک طرف سطح کار تا 50٪ افزایش و شار مغناطیسی نشتی را تا 30٪ کاهش می‌دهد.
- بهینه‌سازی نرخ استفاده از انرژی مغناطیسی:
در حجم یکسان، آرایه Halbach چگالی نیروی مغناطیسی را از ۱۲۰ نیوتن بر سانتی‌متر مربع در طراحی سنتی به ۱۸۰ نیوتن بر سانتی‌متر مربع افزایش می‌دهد، در حالی که میزان مصرف مواد را ۲۰٪ کاهش می‌دهد.
| نوع ماده مغناطیسی | نقش کلیدی | پارامتر عملکرد | سناریوهای کاربردی |
| NdFeB (بور آهن نئودیمیوم) | قابلیت ضد مغناطیس‌زدایی با وادارندگی بالا (≥ 955 kA/m) | مغناطیس پسماند Br = 1.26 - 1.29 T | قطب مغناطیسی اصلی چسبندگی قوی را تضمین می‌کند. |
| آلومینیوم-نیکل-کبالت | مغناطیس پسماند بالا (Br = 1.3T) قدرت میدان مغناطیسی را افزایش می‌دهد | دمای کار ≤ 460℃ | قطب مغناطیسی کمکی، پایداری حرارتی را افزایش می‌دهد |
| آهنربای دائمی LNG | قطبیت متغیر، پاسخگو به سیگنال‌های کنترل الکتریکی | نیروی نگهدارنده: ۵۶ کیلوآمپر بر متر | لایه اجرای سوئیچینگ مدار مغناطیسی |
اثر هم‌افزایی: NdFeB قابلیت ضد مغناطیس‌زدایی را فراهم می‌کند، AlNiCo قدرت نفوذ میدان مغناطیسی را افزایش می‌دهد، LNG امکان معکوس کردن قطبیت را فراهم می‌کند. این سه عنصر اختلاف پتانسیل مغناطیسی را از طریق یوک مغناطیسی بافر حذف می‌کنند و تضمین می‌کنند که مغناطیس باقیمانده در طول مغناطیس‌زدایی به صفر نزدیک شود.
دوم. مزایای محصول سه نظام مغناطیسی دائمی با شدت بالا

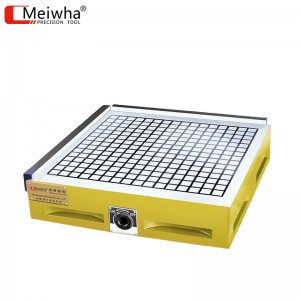

سه نظام CNC میوا
۱. بدون نیاز به منبع تغذیه خارجی
سه نظام مغناطیسی دائمی قدرتمند، نیروی تثبیت را از طریق آهنرباهای دائمی فراهم می‌کند و نیازی به منبع تغذیه ندارد. برای برخی از محیط‌های کاری که از منابع برق دور هستند یا استفاده از برق نامناسب است، سه نظام مغناطیسی دائمی یک راه حل بسیار مناسب ارائه می‌دهد.
نصب و جداسازی سریع 2.Quick
در مقایسه با فیکسچرهای مکانیکی سنتی یا مکنده‌های الکترومغناطیسی، سه نظام مغناطیسی دائمی قدرتمند، سرعت نصب و جداسازی سریع‌تری دارند. تنها با یک عملیات ساده، قطعه کار می‌تواند ثابت یا آزاد شود و در نتیجه راندمان خط تولید را افزایش می‌دهد. آنها به ویژه برای محیط‌های فرآوری که در آنها قطعات کار نیاز به تعویض مکرر دارند، مناسب هستند.
مکش پایدار دقت پردازش را تضمین می‌کند
سه نظام مغناطیسی دائمی قدرتمند، نیروی چسبندگی یکنواخت و پایداری را فراهم می‌کند و به طور موثر از حرکت یا لرزش قطعه کار در حین پردازش جلوگیری می‌کند و در نتیجه دقت و کارایی پردازش را بهبود می‌بخشد. این دستگاه به ویژه برای پردازش دقیق مناسب است.
4. هزینه های فضا را ذخیره کنید
به دلیل عدم وجود منبع تغذیه و سیستم‌های کنترل پیچیده، سه نظام‌های مغناطیسی دائمی قدرتمند معمولاً به گونه‌ای طراحی می‌شوند که فشرده‌تر باشند و برای محیط‌های کاری با فضای محدود مناسب باشند. علاوه بر این، هزینه‌های نگهداری پایین‌تر و عمر مفید طولانی‌تر آنها می‌تواند به طور مؤثر هزینه‌های کلی تولید را کاهش دهد.
5. بسیار سازگار، مناسب برای قطعات کاری مختلف
این سه نظام مغناطیسی دائمی قدرتمند نه تنها می‌تواند قطعات فلزی سنتی را به کار گیرد، بلکه با اشکال و اندازه‌های مختلف قطعات کار نیز سازگار است. این دستگاه می‌تواند مواد فلزی نامنظم و با ضخامت‌های متفاوت را تعمیر کند و نیازهای پردازشی مختلف را برآورده سازد. (قرار است تا حدی از تنظیمات قطب آهنربای قابل تنظیم پشتیبانی شود)
III. کاربردهای ممنوعه سه نظام مغناطیسی دائمی با شدت بالا
اگرچه سه نظام مغناطیسی دائمی قدرتمند کاربردهای گسترده‌ای در تولید صنعتی دارند، کاربران همچنان باید هنگام استفاده از آنها از ممنوعیت‌های زیر آگاه باشند تا از آسیب به تجهیزات یا عملکرد ضعیف جلوگیری شود.
۱. از قرار گرفتن طولانی مدت در معرض دمای بالا خودداری کنید.
دمای بالا باعث می‌شود خواص مغناطیسی آهنرباهای دائمی به تدریج ضعیف شود. به خصوص برای آهنرباهای خاکی کمیاب با کارایی بالا، قرار گرفتن طولانی مدت در محیطی فراتر از محدوده دمای عملیاتی آنها ممکن است منجر به کاهش نیروی مکش شود. بنابراین، باید از استفاده از سه نظام مغناطیسی دائمی قوی در محیط‌های کاری با دمای بیش از حد بالا خودداری کرد.
۲. از تماس با منابع مغناطیسی قوی خودداری کنید
سه نظام مغناطیسی دائمی قوی، خود به تنهایی نیروی مغناطیسی قوی دارد. اگر با منبع مغناطیسی قوی‌تری تماس پیدا کند، ممکن است باعث کاهش قدرت مغناطیسی یا حتی آسیب به مکنده شود. لازم است اطمینان حاصل شود که سه نظام مغناطیسی دائمی قوی از دستگاه‌های الکترومغناطیسی، تجهیزات فرکانس بالا و غیره دور نگه داشته شود.
۳. از تماس مستقیم با مواد خورنده خودداری کنید
مواد شیمیایی خورنده مانند اسیدهای قوی و بازهای قوی می‌توانند بر سطح سه نظام مغناطیسی دائمی تأثیر بگذارند و باعث کاهش یا آسیب خاصیت مغناطیسی آن شوند. در حین کار، لازم است از تماس طولانی مدت ساکشن کاپ با این مواد، به ویژه آنهایی که اقدامات حفاظتی لازم را انجام نمی‌دهند، جلوگیری شود.
۴. از اضافه بار در برنامه خودداری کنید
اگرچه سه نظام مغناطیسی دائمی قدرتمند، نیروی مکش زیادی ایجاد می‌کند، اما محدودیت تحمل بار خود را نیز دارد. استفاده بیش از حد ممکن است منجر به تضعیف مغناطیسی و حتی آسیب به ساختار سه نظام شود و خطرات ایمنی را به همراه داشته باشد. بنابراین، هنگام استفاده از آن، وزن مناسب قطعه کار باید بر اساس مشخصات سه نظام انتخاب شود.
IV. روش‌های نگهداری سه نظام مغناطیسی دائمی قوی
نگهداری مناسب نه تنها می‌تواند عمر مفید دستگاه را افزایش دهد،سه نظام مغناطیسی دائمی قدرتمند، بلکه اثر چسبندگی خود را نیز حفظ می‌کند. در اینجا چند روش معمول نگهداری آورده شده است:
۱. تمیز کردن منظم
سطح سه نظام باید مرتباً تمیز شود تا از تجمع براده‌های فلزی، لکه‌های روغن یا سایر آلودگی‌ها جلوگیری شود. این امر به ویژه در هنگام پردازش فلز اهمیت دارد. می‌توانید سطح را با استفاده از هوای فشرده یا یک پارچه نرم تمیز کنید. استفاده از اشیاء سخت برای خراشیدن آن توصیه نمی‌شود، زیرا ممکن است به خاصیت مغناطیسی آن آسیب برساند.
2. به طور منظم مغناطیس را بررسی کنید
اگرچه سه نظام‌های مغناطیسی دائمی به منبع تغذیه خارجی متکی نیستند، اما با افزایش مدت زمان استفاده، نیروی مغناطیسی آنها به تدریج ضعیف می‌شود. لازم است به طور منظم نیروی مکش فنجان‌های مکش بررسی شود تا اطمینان حاصل شود که در سطح عادی باقی می‌مانند. اگر نیروی مکش به طور قابل توجهی کاهش یافته است، باید تعویض آهنرباها یا انجام تعمیرات و نگهداری در نظر گرفته شود.
۳. از برخوردهای شدید اجتناب کنید
آهنرباهای موجود در سه نظام مغناطیسی دائمی قدرتمند شکننده هستند. ضربات شدید ممکن است باعث شکستن آهنرباها یا از کار افتادن نیروی مغناطیسی شود. در حین کار، باید مراقب بود که از برخوردهای غیرضروری جلوگیری شود.
سه نظام مغناطیسی دائمی قدرتمندبا مزایایی مانند عدم نیاز به منبع تغذیه، نصب و جداسازی سریع و نیروی مکش پایدار، به ابزاری ضروری در تولید صنعتی مدرن تبدیل شده است. با استفاده و نگهداری مناسب، می‌تواند راندمان تولید و دقت پردازش را به میزان قابل توجهی افزایش دهد. درک اصول فنی، مزایا و همچنین روش‌های صحیح استفاده و نگهداری آن، کلید تضمین عملکرد کارآمد طولانی مدت آن است.
مواد مرجع:
فناوری بستن مغناطیسی- راهنمای گیره‌های مغناطیسی صنعتی و کاربردهای آنها.
مغناطیس صنعتی- اصول اولیه آهنرباهای دائمی مورد استفاده در ابزارهای صنعتی.
توجه: پارامترهای خاص محصول تابع آخرین اطلاعات ارائه شده توسط سازنده است. لطفاً برای کسب اطلاعات بیشتر در مورد مدل‌ها یا درخواست گزارش انتخاب، از مرکز محصولات ما دیدن کنید!
