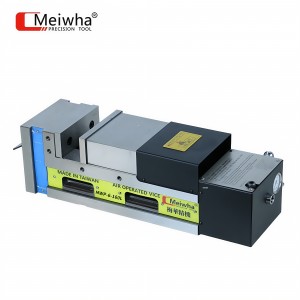

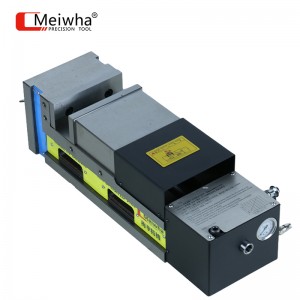

گیره هیدرولیک پنوماتیکی CNC میوا
اطلاعات پارامتر گیره هیدرولیک پنوماتیک:
سختی محصول: ۵۲-۵۸ درجه
جنس محصول: چدن گره‌ای

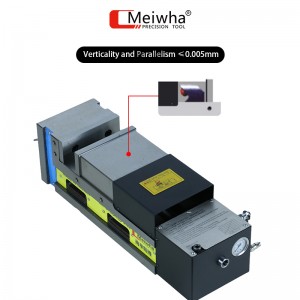

دقت محصول: ≤0.005
| گربه.نه | عرض فک | ارتفاع فک | ارتفاع | طول | حداکثر بستن |
| MWP-5-165 | ۱۳۰ | 55 | ۱۶۵ | ۵۲۵ | 0-150 |
| MWP-6-160 | ۱۶۰ | 58 | ۱۶۳ | ۵۴۵ عدد | ۰-۱۶۰ |
| MWP-6-250 | ۱۶۰ | 58 | ۱۶۳ | ۶۳۵ عدد | 0-250 |
| MWP-8-350 | ۲۰۰ | 70 | ۱۸۷ | ۷۳۵ عدد | 0-350 |
مزایای اصلی گیره هیدرولیک پنوماتیک:
۱. بخش پنوماتیک:هوای فشرده (معمولاً 0.4 تا 0.8 مگاپاسکال) وارد شیر برقی گیره می‌شود.
۲. تبدیل هیدرولیکی:هوای فشرده، پیستون سیلندر با مساحت بزرگ را که مستقیماً به یک پیستون هیدرولیکی با مساحت کوچک متصل است، به حرکت در می‌آورد. طبق اصل پاسکال (P₁ × A₁ = P₂ × A₂)، تحت تأثیر اختلاف مساحت، هوای کم‌فشار به روغن پرفشار تبدیل می‌شود.
۳. عملیات بستن:روغن پرفشار تولید شده به سیلندر گیره فرستاده می‌شود که فک متحرک گیره را به حرکت در می‌آورد و در نتیجه نیروی عظیمی برای بستن قطعه کار اعمال می‌کند.
۴. حفظ و آزادسازی فشار:یک شیر یک طرفه درون گیره وجود دارد که می‌تواند فشار روغن را حتی پس از قطع جریان هوا حفظ کند و از افت نیروی گیره جلوگیری کند. هنگامی که نیاز به آزاد شدن باشد، شیر برقی معکوس می‌شود، روغن هیدرولیک به عقب جریان می‌یابد و فک متحرک با عمل فنر برمی‌گردد.
سری گیره‌های دقیق
گیره پنوماتیک میوا
پردازش پایدار، بستن سریع
نه به سمت بالا، بستن دقیق
ساختار انتقال ضد خمش رو به بالا داخلی تضمین می‌کند که نیروی اعمال شده در هنگام بستن به سمت پایین عمل می‌کند. بنابراین، هنگام بستن قطعه کار و هنگامی که فک متحرک در حال حرکت است، از خم شدن فک به سمت بالا جلوگیری می‌کند و فک به طور دقیق فرزکاری و سنگ‌زنی می‌شود.
محافظت از قطعه کار و ابزار ماشین:

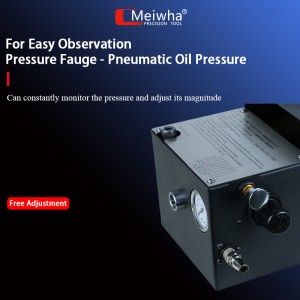

این دستگاه مجهز به یک شیر کاهنده فشار متغیر است که امکان تنظیم دقیق فشار روغن خروجی و در نتیجه کنترل دقیق نیروی گیره را فراهم می‌کند. این دستگاه از خطرات آسیب رساندن به قطعات کار دقیق به دلیل نیروی گیره بیش از حد یا ایجاد تغییر شکل قطعات کار با دیواره نازک جلوگیری می‌کند. این همچنین یک مزیت قابل توجه آن در مقایسه با گیره پیچی کاملاً مکانیکی است.
